DAS組合密封圈密
封件

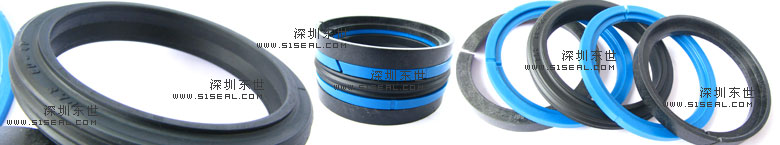

DAS組合密封圈是一種雙向作用活塞密封圈。此組合密封圈是由一個彈性橡膠圈、兩個附加擋圈和兩個耐磨環所組成。本設計提供了一個緊湊的密封與導向相結合的方案，并適合安裝在封閉溝槽內的組合密封圈.擋圈防止密封圈被擠出到間隙中去，中間的密封圈是齒狀密封圈，在靜止和運動時都能起到良好的密封作用，耐磨環的作用是在缸體內對活塞導向，并承受徑向力。優點如下，封閉的溝槽和整體式活塞，活塞總長度較短，密封圈和耐磨環共用一個溝槽，活塞生產成本低，密封圈和耐磨環價廉，對間隙的抗擠出能力極強，彈性密封圈不會扭曲和翻轉，良好的防泄漏性能，開斜切口的擋圈和耐磨環易于裝配。應用范圍，DAS組合密封圈經常在作往復運動的液壓缸和活塞中用作密封元件，例如:輕型推土機、注塑機、吹瓶機，超重機，叉車，液壓閘門及農業機械等。技術數據：壓力:<35MPA,最大往復速度0.5m/s,溫度:-30度-+110度，介質:適用于石油基液壓油，難燃液壓液，環保安全液(生物油)
作用機理:三個密封唇都位于外徑上，兩個外端密封唇作為附加性密封，中間密封唇是較寬的。并且是主密封唇，在密封圈的內徑外(靜密封)，與溝槽底徑的新觸面是比較寬的。在每邊安放一個擋圈對彈性體進行支承防止其擠 出。這種有臺階的擋圈可防止密封件在運行時產生旋轉
DAS組合密封圈密
封件DAS組合密封圈是一種雙向作用活塞密封圈。此組合密封圈是由一個彈性橡膠圈、兩個附加擋圈和兩個耐磨環所組成。本設計提供了一個緊湊的密封與導向相結合的方案，并適合安裝在封閉溝槽內的組合密封圈.擋圈防止密封圈被擠出到間隙中去，中間的密封圈是齒狀密封圈，在靜止和運動時都能起到良好的密封作用，耐磨環的作用是在缸體內對活塞導向，并承受徑向力。優點如下，封閉的溝槽和整體式活塞，活塞總長度較短，密封圈和耐磨環共用一個溝槽，活塞生產成本低，密封圈和耐磨環價廉，對間隙的抗擠出能力極強，彈性密封圈不會扭曲和翻轉，良好的防泄漏性能，開斜切口的擋圈和耐磨環易于裝配。應用范圍，DAS組合密封圈經常在作往復運動的液壓缸和活塞中用作密封元件，例如:輕型推土機、注塑機、吹瓶機，超重機，叉車，液壓閘門及農業機械等。技術數據：壓力:<35MPA,最大往復速度0.5m/s,溫度:-30度-+110度，介質:適用于石油基液壓油，難燃液壓液，環保安全液(生物油)
作用機理:三個密封唇都位于外徑上，兩個外端密封唇作為附加性密封，中間密封唇是較寬的。并且是主密封唇，在密封圈的內徑外(靜密封)，與溝槽底徑的新觸面是比較寬的。在每邊安放一個擋圈對彈性體進行支承防止其擠 出。這種有臺階的擋圈可防止密封件在運行時產生旋轉
現在致電:0755-28545652 手機:13602589346

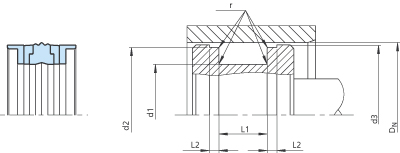

| 特瑞堡 寶色霞板 B+S 液壓缸往復密封 DAS KDAS 組合密封圈 A類 (單位mm) 小提示：CTRL+F 可直接查到規格 | |||||||||||||
 |
|||||||||||||
| 內孔直徑 | 溝 槽 尺 寸 |
B+S訂貨號 | 參考型號 | ||||||||||
| DN H9 | d1 h9 | d2 h9 | L1+0.2 | d3 h11 | L2+0.1 | r max | |||||||
| 32 | 24 | 28 | 15.5 | 31.4 | 3.2 | 0.30 | PCA200320-NCRO | DAS 32 34 | |||||
| 40 | 32 | 36 | 15.5 | 39.4 | 3.2 | 0.30 | PCA400400-NCRO | DAS 40 32 | |||||
| 50 | 38 | 46 | 20.5 | 49.4 | 4.2 | 0.30 | PCA200500-NCRO | DAS 50 38 | |||||
| 60 | 48 | 56 | 20.5 | 59.4 | 4.2 | 0.30 | PCA200600-NCRO | DAS 60 48 | |||||
| 63 | 51 | 59 | 20.5 | 62.4 | 4.2 | 0.30 | PCA300630-NCRO | DAS 63 51 | |||||
| 70 | 58 | 66 | 20.5 | 69.4 | 4.2 | 0.30 | PCA200700-NCRO | DAS 70 58 | |||||
| 80 | 66 | 76 | 22.5 | 79.4 | 5.2 | 0.30 | PCA200800-NCRO | DAS 80 66 | |||||
| 90 | 76 | 86 | 22.5 | 89.4 | 5.2 | 0.30 | PCA200900-NCRO | DAS 90 76 | |||||
| 100 | 86 | 96 | 22.5 | 99.4 | 5.2 | 0.30 | PCA201000-NCRO | DAS 100 86 | |||||
| 110 | 96 | 106 | 22.5 | 109.4 | 5.2 | 0.30 | PCA201100-NCRO | DAS 110 96 | |||||
| 120 | 106 | 116 | 22.5 | 119.4 | 5.2 | 0.8 | PCA101200-NCRO | DAS 120 106 | |||||
| 125 | 108 | 121 | 26.5 | 124.4 | 7.2 | 0.8 | PCA201250-NCRO | DAS 125 108 | |||||
| 130 | 113 | 126 | 26.5 | 129.4 | 7.2 | 0.8 | PCA201300-NCRO | DAS 130 113 | |||||
| 140 | 123 | 136 | 26.5 | 139.4 | 7.2 | 0.8 | PCA301400-NCRO | DAS 140 123 | |||||
| 150 | 133 | 146 | 26.5 | 149.4 | 7.2 | 0.8 | PCA301500-NCRO | DAS 150 133 | |||||
| 160 | 143 | 156 | 26.5 | 159.4 | 7.2 | 0.8 | PCA301600-NCRO | DAS 160 143 | |||||
現在致電:0755-28545652 手機:13602589346

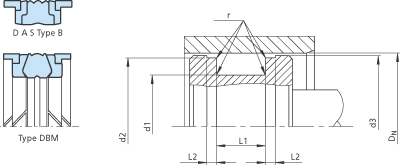

| 特瑞堡 寶色霞板 B+S 液壓缸往復密封 DAS KDAS 組合密封圈 B類 小提示：CTRL+F 可直接查到規格 | |||||||||||||
 |
|||||||||||||
| 內孔直徑 | 溝 槽 尺 寸 |
B+S訂貨號 | 參考型號 | ||||||||||
| DN H9 | d1 h9 | d2 h9 | L1+0.2 | d3 h11 | L2+0.1 | r max | |||||||
| 20 | 11 | 13.5 | 17 | 19 | 2.1 | 0.4 | PCB 0N0200-NCRO | DAS 20 11 | |||||
| 22 | 13 | 13.5 | 19 | 21 | 2.1 | 0.4 | PCB 0N0220-NCRO | DAS 22 13 | |||||
| 25 | 15 | 12 | 21 | 23 | 4 | 0.4 | PCB 0D0250-NCRO | DAS 25 15/1 | |||||
| 25 | 15 | 12.5 | 22 | 24 | 4 | 0.4 | PCB 0N0250-NCRO | DAS 25 15/2 | |||||
| 25 | 15 | 16.4 | 21.45 | 23.5 | 6.35 | 0.4 | PCB 1N0250-NCRO | DAS 25 15 | |||||
| 25 | 16 | 13.5 | 22 | 24 | 2.1 | 0.4 | PCB 2N0250-NCRO | DAS 25 16 | |||||
| 28 | 19 | 13.5 | 25 | 27 | 2.1 | 0.4 | PCB 0N0280-NCRO | DAS 28 19 | |||||
| 30 | 21 | 13.5 | 27 | 29 | 2.1 | 0.4 | PCB 0A0300-NCRO | DAS 30 21 | |||||
| 32 | 22 | 15.5 | 28 | 31 | 2.6 | 0.4 | PCB 0B0320-NCRO | DAS 32 22/1 | |||||
| 32 | 22 | 16.4 | 28.5 | 30.5 | 6.35 | 0.4 | PCB 1A0320-NCRO | DAS 32 22 | |||||
| 35 | 25 | 15.5 | 31 | 34 | 2.6 | 0.4 | PCB 0B0350-NCRO | DAS 35 25/1 | |||||
| 35 | 25 | 16.4 | 31.4 | 33.5 | 6.35 | 0.4 | PCB 1A0350-NCRO | DAS 35 25 | |||||
| 40 | 24 | 18.4 | 35.4 | 38.5 | 6.35 | 0.4 | PCB 0A0400-NCRO | DAS 40 24 | |||||
| 40 | 26 | 15.5 | 36 | 39 | 2.6 | 0.4 | PCB 1A0400-NCRO | DAS 40 26 | |||||
| 40 | 30 | 12.5 | 36 | 38 | 4 | 0.4 | PCB 2D0400-NCRO | DAS 40 30/1 | |||||
| 40 | 30 | 12.5 | 37 | 39 | 4 | 0.4 | PCB 2E0400-NCRO | DAS 40 30/2 | |||||
| 40 | 30 | 16.4 | 35.4 | 38.5 | 6.35 | 0.4 | PCB 3A0400-NCRO | DAS 40 30 | |||||
| 42 | 28 | 15.5 | 38 | 41 | 2.6 | 0.4 | PCB 0N0420-NCRO | DAS 42 28 | |||||
| 45 | 29 | 18.4 | 40.4 | 43.5 | 6.35 | 0.4 | PCB 0N0450-NCRO | DAS 45 29 | |||||
| 45 | 31 | 15.5 | 41 | 44 | 2.6 | 0.4 | PCB 1A0450-NCRO | DAS 45 31 | |||||
| 45 | 35 | 16.4 | 40.4 | 43.5 | 6.35 | 0.4 | PCB 2N0450-NCRO | DAS 45 35 | |||||
| 50 | 34 | 18.4 | 45.4 | 48.5 | 6.35 | 0.4 | PCB 1A0500-NCRO | DAS 50 34 | |||||
| 50 | 34 | 20.5 | 46 | 49 | 3.1 | 0.4 | PCB 0B0500-NCRO | DAS 50 34/1 | |||||
| 55 | 39 | 18.4 | 50.36 | 53.5 | 6.35 | 0.4 | PCB 1A0550-NCRO | DAS 55 39 | |||||
| 55 | 39 | 20.5 | 51 | 54 | 3.1 | 0.4 | PCB 0B0550-NCRO | DAS 55 39/1 | |||||
| 56 | 40 | 20.5 | 52 | 55 | 3.1 | 0.4 | PCB 0A0560-NCRO | DAS 56 40 | |||||
| 60 | 44 | 18.4 | 55.4 | 58.5 | 6.35 | 0.4 | PCB 1A0600-NCRO | DAS 60 44 | |||||
| 60 | 44 | 20.5 | 56 | 59 | 3.1 | 0.4 | PCB 0B0600-NCRO | DAS 60 44/1 | |||||
| 63 | 47 | 18.4 | 58.4 | 61.5 | 6.35 | 0.4 | PCB 1A0630-NCRO | DAS 63 47 | |||||
| 63 | 47 | 19.4 | 58.4 | 61.5 | 6.35 | 0.4 | PCB 2C0630-NCRO | DAS 63 47/2 | |||||
| 63 | 47 | 20.5 | 59 | 62 | 3.1 | 0.4 | PCB 0B0630-NCRO | DAS 63 47/1 | |||||
| 65 | 49 | 20.5 | 61 | 64 | 3.1 | 0.4 | PCB 0N0650-NCRO | DAS 65 49 | |||||
| 65 | 50 | 18.4 | 60.4 | 63.5 | 6.35 | 0.4 | PCB 1A0650-NCRO | DAS 65 50 | |||||
| 70 | 50 | 22.4 | 64.2 | 68.3 | 6.35 | 0.4 | PCB 0A0700-NCRO | DAS 70 50 | |||||
| 70 | 54 | 20.5 | 66 | 69 | 3.1 | 0.4 | PCB 1N0700-NCRO | DAS 70 54 | |||||
| 75 | 55 | 22.4 | 69.2 | 73.3 | 6.35 | 0.4 | PCB 0A0750-NCRO | DAS 75 55 | |||||
| 75 | 59 | 20.5 | 71 | 74 | 3.1 | 0.4 | PCB 1A0750-NCRO | DAS 75 59 | |||||
| 80 | 60 | 22.4 | 74.15 | 78.3 | 6.35 | 0.4 | PCB 0A0800-NCRO | DAS 80 60 | |||||
| 80 | 62 | 22.5 | 76 | 79 | 3.6 | 0.4 | PCB 1A0800-NCRO | DAS 80 62 | |||||
| 85 | 65 | 22.4 | 79.15 | 83.3 | 6.35 | 0.4 | PCB 0A0850-NCRO | DAS 85 65 | |||||
| 90 | 70 | 22.4 | 84.15 | 88.3 | 6.35 | 0.4 | PCB 0A0900-NCRO | DAS 90 70 | |||||
| 90 | 72 | 22.5 | 86 | 89 | 3.6 | 0.4 | PCB 1A0900-NCRO | DAS 90 72 | |||||
| 95 | 75 | 22.4 | 89.15 | 93.3 | 6.35 | 0.4 | PCB 0A0950-NCRO | DAS 95 75 | |||||
| 100 | 75 | 22.4 | 93.15 | 98 | 6.35 | 0.4 | PCB 0A1000-NCRO | DAS 100 75 | |||||
| 100 | 82 | 22.5 | 96 | 99 | 3.6 | 0.4 | PCB 1A1000-NCRO | DAS 100 82 | |||||
| 105 | 80 | 22.4 | 98.1 | 103 | 6.35 | 0.4 | PCB 0A1050-NCRO | DAS 105 80 | |||||
| 110 | 85 | 22.4 | 103.1 | 108 | 6.35 | 0.4 | PCB 0A1100-NCRO | DAS 110 85 | |||||
| 110 | 92 | 22.5 | 106 | 109 | 3.6 | 0.4 | PCB 1A1100-NCRO | DAS 110 92 | |||||
| 115 | 90 | 22.4 | 108.1 | 113 | 6.35 | 0.4 | PCB 0A1150-NCRO | DAS 115 90 | |||||
| 115 | 97 | 22.5 | 111 | 114 | 3.6 | 0.4 | PCB 1N1150-NCRO | DAS 115 97 | |||||
| 120 | 95 | 22.4 | 113.1 | 118.1 | 6.35 | 0.8 | PCB 0A1200-NCRO | DAS 120 95 | |||||
| 125 | 100 | 25.4 | 118.1 | 123 | 6.35 | 0.8 | PCB 0A1250-NCRO | DAS 125 100 | |||||
| 125 | 103 | 26.5 | 121 | 124 | 5.1 | 0.8 | PCB 1A1250-NCRO | DAS 125 103 | |||||
| 130 | 105 | 25.4 | 122.6 | 127.5 | 9.5 | 0.8 | PCB 1A1300-NCRO | DAS 130 105 | |||||
| 130 | 105 | 25.4 | 123.1 | 128 | 6.35 | 0.8 | PCB 0B1300-NCRO | DAS 130 105/1 | |||||
| 135 | 110 | 25.4 | 127.6 | 132.5 | 9.5 | 0.8 | PCB 1A1350-NCRO | DAS 135 110 | |||||
| 135 | 110 | 25.4 | 128.1 | 133 | 6.35 | 0.8 | PCB 0B1350-NCRO | DAS 135 110/1 | |||||
| 140 | 115 | 25.4 | 132.6 | 137.5 | 9.5 | 0.8 | PCB 1A1400-NCRO | DAS 140 115 | |||||
| 140 | 115 | 25.4 | 133 | 138 | 6.35 | 0.8 | PCB 0B1400-NCRO | DAS 140 115/1 | |||||
| 140 | 118 | 26.5 | 136 | 139 | 5.1 | 0.8 | PCB 2A1400-NCRO | DAS 140 118 | |||||
| 145 | 120 | 25.4 | 137.6 | 142.5 | 9.5 | 0.8 | PCB 1A1450-NCRO | DAS 145 120 | |||||
| 145 | 120 | 25.4 | 138.3 | 142.95 | 6.35 | 0.8 | PCB 0B1450-NCRO | DAS 145 120/1 | |||||
| 150 | 125 | 25.4 | 142.6 | 147.5 | 9.5 | 0.8 | PCB 1A1500-NCRO | DAS 150 125 | |||||
| 150 | 125 | 25.4 | 143 | 148 | 6.35 | 0.8 | PCB 0B1500-NCRO | DAS 150 125/1 | |||||
| 150 | 128 | 26.5 | 146 | 149 | 5.1 | 0.8 | PCB 2A1500-NCRO | DAS 150 128 | |||||
| 155 | 130 | 25.4 | 147.6 | 152.5 | 9.5 | 0.8 | PCB 0A1550-NCRO | DAS 155 130 | |||||
| 155 | 130 | 25.4 | 148 | 153 | 6.35 | 0.8 | PCB 1B1550-NCRO | DAS 155 130/1 | |||||
| 160 | 130 | 25.4 | 153 | 157.5 | 6.35 | 0.8 | PCB 0A1600-NCRO | DAS 160 130 | |||||
| 160 | 130 | 25.4 | 152.6 | 157.5 | 9.5 | 0.8 | PCB 3A1600-NCRO | DAS 160 130/1 | |||||
| 160 | 135 | 25.4 | 152.6 | 157.5 | 9.5 | 0.8 | PCB 1A1600-NCRO | DAS 160 135 | |||||
| 160 | 138 | 26.5 | 156 | 159 | 5.1 | 0.8 | PCB 2A1600-NCRO | DAS 160 138 | |||||
| 165 | 140 | 25.4 | 157.6 | 162.5 | 9.5 | 0.8 | PCB 0A1650-NCRO | DAS 165 140 | |||||
| 170 | 145 | 25.4 | 161.7 | 167.1 | 12.7 | 0.8 | PCB 0A1700-NCRO | DAS 170 145 | |||||
| 170 | 148 | 26.5 | 166 | 169 | 5.1 | 0.8 | PCB 1A1700-NCRO | DAS 170 148 | |||||
| 175 | 150 | 25.4 | 166.7 | 172.1 | 12.7 | 0.8 | PCB 0A1750-NCRO | DAS 175 150 | |||||
| 180 | 150 | 35.4 | 172.95 | 177.87 | 6.35 | 0.8 | PCB 0A1800-NCRO | DAS 180 150 | |||||
| 180 | 155 | 25.4 | 171.7 | 177.1 | 12.7 | 0.8 | PCB 1A1800-NCRO | DAS 180 155 | |||||
| 185 | 160 | 25.4 | 176.7 | 182.1 | 12.7 | 0.8 | PCB 0A1850-NCRO | DAS 185 160 | |||||
| 190 | 165 | 25.4 | 181.7 | 187 | 12.7 | 0.8 | PCB 0A1900-NCRO | DAS 190 165 | |||||
| 195 | 170 | 25.4 | 186.7 | 192 | 12.7 | 0.8 | PCB 0A1950-NCRO | DAS 195 170 | |||||
| 200 | 175 | 25.4 | 191.6 | 197 | 12.7 | 0.8 | PCB 0A2000-NCRO | DAS 200 175 | |||||
| 210 | 185 | 25.4 | 201.6 | 207 | 12.7 | 0.8 | PCB 0A2100-NCRO | DAS 210 185 | |||||
| 220 | 190 | 35.4 | 212.7 | 217.9 | 6.35 | 0.8 | PCB 0A2200-NCRO | DAS 220 190 | |||||
| 220 | 195 | 25.4 | 211.6 | 217 | 12.7 | 0.8 | PCB 1A2200-NCRO | DAS 220 195 | |||||
| 230 | 205 | 25.4 | 221.6 | 227 | 12.7 | 0.8 | PCB 0A2300-NCRO | DAS 230 205 | |||||
| 240 | 215 | 25.4 | 231.6 | 237 | 12.7 | 0.8 | PCB 0A2400-NCRO | DAS 240 215 | |||||
| 250 | 220 | 35.4 | 242.9 | 247.85 | 6.35 | 0.8 | PCB 0A2500-NCRO | DAS 250 220 | |||||
| 250 | 225 | 25.4 | 241.6 | 247 | 12.7 | 0.8 | PCB 1A2500-NCRO | DAS 250 225 | |||||
