- PSD 活塞專用氣動密封件 SAKAGAMI 阪上 液壓 密封件 電話:0755-28545652
- PSD密封件[材質編號RN713(RF704))],常用壓力1MPA,最高速度1MPA,溫度[-15℃～60℃(-5℃～150℃)] 緊湊雙壓開型活塞專用密封件，與O形圈比，磨擦特性優良，采用了抑制翻轉，扭曲發生的截面形狀設計。
主要用途：標準汽缸，小口徑汽缸，薄型汽缸。
●可能因安裝槽的位置而無法安裝在整體槽中.此時,請采用分割槽結構.
●φD H9/f8 會因支撐導向方式而發生變化，并用耐磨環時，參照耐磨環尺寸表.
※關于加工符號中表面粗糙度的標準數列，請參照常用配合表-
空氣的質量：
供油空氣：在氣壓回路內設置油壺/加油器等供油裝置，在供給的空氣中混入霧狀油，用于系統內的防銹/潤滑。潤滑油請選定優質的礦物油。無供油空氣：由于氣壓回路內未設置油壺/加油器等供油裝置，因此必須事先在滑動部涂布優質的潤滑脂。
干燥空氣：為了排除上述無提供油空氣中排出等影響，在回路內設置空氣干燥機，是供應、排出潔凈空氣的系統。密封件等必須事先涂布優質的潤滑脂。
潤滑脂：請使用鋰皂基潤滑脂(礦物油類潤滑脂)稠度為(JIS K2560)1號或2號。
耐熱使用時，請使用硅脂、氟脂等。
訂購致電:0755-28545652 手機:13602589346

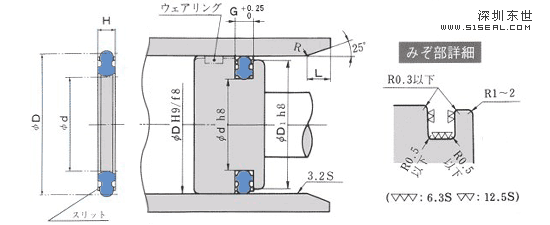

| 型號明細 | 密封件的公稱尺寸及腔體尺寸（単位：mm) | ||||||
|---|---|---|---|---|---|---|---|
| 標準 （RN 713） |
耐熱用 （RF 704） |
D | d | H | G | D1 | L |
| PSD-10 | *PSD-10F | 10 | 5.4 | 1.6 | 1.8 | 9.7 | 1 |
| PSD-12 | *PSD-12F | 12 | 7.4 | 1.6 | 1.8 | 11.7 | 1 |
| PSD-15 | *PSD-15F | 15 | 10.4 | 1.6 | 1.8 | 14.7 | 1 |
| PSD-16 | *PSD-16F | 16 | 11.4 | 1.6 | 1.8 | 15.7 | 1 |
| PSD-20 | *PSD-20F | 20 | 14 | 2.24 | 2.4 | 19.5 | 1.5 |
| PSD-25 | *PSD-25F | 25 | 17 | 3 | 3.2 | 24.5 | 2 |
| PSD-30 | *PSD-30F | 30 | 22 | 3 | 3.2 | 29.5 | 2 |
| PSD-32 | *PSD-32F | 32 | 24 | 3 | 3.2 | 31.5 | 2 |
| *PSD-0038A02N713 | 38 | 30 | 3 | 3.2 | 37.5 | 2 | |
| PSD-40 | *PSD-40F | 40 | 32 | 3 | 3.2 | 39.5 | 2 |
| *PSD-0044A02N713 | 44 | 36 | 3 | 3.2 | 43.5 | 2 | |
| PSD-50 | *PSD-50F | 50 | 40 | 3.8 | 4 | 49.5 | 2.5 |
| *PSD-0056A02N713 | 56 | 46 | 3.8 | 4 | 55.5 | 2.5 | |
| *PSD-0060A03N713 | 60 | 50 | 3.8 | 4 | 59.5 | 2.5 | |
| PSD-63 | *PSD-63F | 63 | 53 | 3.8 | 4 | 62.4 | 2.5 |
| *PSD-0070A02N713 | 70 | 55 | 5.6 | 6 | 69.4 | 3 | |
| *PSD-0075A02N713 | 75 | 60 | 5.6 | 6 | 74.4 | 3 | |
| PSD-80 | *PSD-80F | 80 | 65 | 5.6 | 6 | 79.4 | 3 |
| *PSD-0085A02N713 | 85 | 70 | 5.6 | 6 | 84.4 | 3 | |
| *PSD-0090A02N713 | 90 | 75 | 5.6 | 6 | 89.4 | 3 | |
| *PSD-0095A02N713 | 95 | 80 | 5.6 | 6 | 94.4 | 3 | |
| PSD-100 | *PSD-100F | 100 | 85 | 5.6 | 6 | 99.4 | 3 |
| *PSD-0110A02N713 | 110 | 95 | 5.6 | 6 | 109.3 | 3 | |
| *PSD-0120A03N713 | 120 | 105 | 5.6 | 6 | 119.3 | 3.5 | |
| PSD-125 | *PSD-125F | 125 | 110 | 5.6 | 6 | 124.3 | 3.5 |
| PSD-140 | *PSD-140F | 140 | 125 | 5.6 | 6 | 139.3 | 3.5 |
| *PSD-0150A02N713 | 150 | 135 | 5.6 | 6 | 149.3 | 3.5 | |
| PSD-160 | 160 | 140 | 7.6 | 8 | 159.3 | 5 | |
| *PSD-0175A02N713 | 175 | 155 | 7.6 | 8 | 174.3 | 5 | |
| PSD-180 | *PSD-180F | 180 | 160 | 7.6 | 8 | 179.3 | 5 |
| *PSD-0200A03N713 | *PSD-0200A04F704 | 200 | 180 | 7.6 | 8 | 199 | 5 |
| *PSD-0250A03N713 | 250 | 230 | 7.6 | 8 | 249 | 5 | |
| *PSD-0300A03N713 | 300 | 280 | 7.6 | 8 | 299 | 5 | |
