- TTO/NAK/STK 旋轉軸唇密封 VCW 油封 骨架油封 旋轉密封
訂購致電:0755-28545652 手機:13602589346

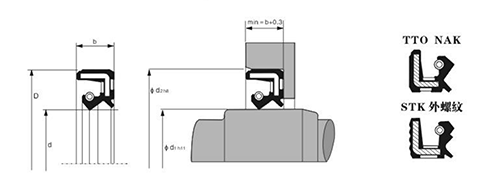

骨架油封結構有三部分組長成：油封體、加強骨架和自緊螺旋彈簧。密封體按照不同部位又分為底部、腰部、刃口和密封唇等。通常，在自由狀態下的骨架油封，其內徑比外徑小，即具有一定的“過盈量”。 因此，當油封裝入油封座和軸上之后，油封刃口的壓力和自緊螺旋彈簧的收縮力對軸產生一定徑向緊力。經過一段時間運行后，該壓力會迅速減小乃至消失，因而，加上彈簧可以隨時補償油封自緊力。 骨架油封的作用一般就是將傳動部件中需要，潤滑的部件與出力部件隔離，不至于讓潤滑油滲漏，通常用于旋轉軸是一種旋轉軸唇密封。 材料：NBR丁腈、FKM氟橡膠 介質：礦物油、合成油 工作溫度 -25至+100、-20至+250 工作壓力：0.3bar 材料硬度：70（SHA）
| VCW 小斷面 骨架油封 旋轉密封 | |||||||||||||
| 型號 | 內徑 | 外徑 | 高度 | 型號 | 內徑 | 底徑 | 高度 | ||||||
| VCW | 6 | 15 | 3.3 | VCW | 37 | 47 | 4 | ||||||
| VCW | 7 | 15 | 5 | VCW | 37 | 47.5 | 5 | ||||||
| VCW | 8 | 12 | 3 | VCW | 38 | 45 | 4 | ||||||
| VCW | 8 | 15 | 3 | VCW | 38 | 48 | 4 | ||||||
| VCW | 9 | 13 | 3 | VCW | 40 | 47 | 4 | ||||||
| VCW | 9 | 16 | 3 | VCW | 40 | 50 | 4 | ||||||
| VCW | 10 | 14 | 3 | VCW | 40 | 52 | 5 | ||||||
| VCW | 10 | 17 | 3 | VCW | 42 | 52 | 4 | ||||||
| VCW | 10 | 29.7 | 3 | VCW | 42 | 52.5 | 5 | ||||||
| VCW | 12 | 16 | 3 | VCW | 42 | 55 | 6 | ||||||
| VCW | 12 | 18 | 3 | VCW | 43 | 53 | 4 | ||||||
| VCW | 12 | 19 | 3 | VCW | 45 | 52 | 4 | ||||||
| VCW | 12 | 29.7 | 3 | VCW | 45 | 55 | 4 | ||||||
| VCW | 13 | 19 | 3 | VCW | 45 | 71 | 5 | ||||||
| VCW | 14 | 20 | 3 | VCW | 46 | 54 | 4 | ||||||
| VCW | 14 | 21 | 3 | VCW | 46 | 58 | 5 | ||||||
| VCW | 14 | 22 | 3 | VCW | 50 | 58 | 4 | ||||||
| VCW | 14 | 22 | 4 | VCW | 50 | 60.5 | 5 | ||||||
| VCW | 15 | 21 | 3 | VCW | 50 | 62 | 5 | ||||||
| VCW | 15 | 23 | 3 | VCW | 53 | 65 | 5 | ||||||
| VCW | 16 | 22 | 3 | VCW | 58 | 70.5 | 5 | ||||||
| VCW | 16 | 24 | 3 | VCW | 63 | 75 | 5 | ||||||
| VCW | 16 | 25 | 3 | VCW | 70 | 78 | 5 | ||||||
| VCW | 17 | 23 | 3 | VCW | 72 | 85.5 | 5 | ||||||
| VCW | 17 | 25 | 3 | VCW | 76 | 90.5 | 6 | ||||||
| VCW | 18 | 24 | 3 | VCW | 80 | 95 | 5 | ||||||
| VCW | 18 | 24 | 4 | VCW | 90 | 105 | 5 | ||||||
| VCW | 18 | 26 | 4 | ||||||||||
| VCW | 19 | 27 | 4 | ||||||||||
| VCW | 20 | 26 | 4 | ||||||||||
| VCW | 20 | 28 | 4 | ||||||||||
| VCW | 22 | 28 | 4 | ||||||||||
| VCW | 22 | 30 | 4 | ||||||||||
| VCW | 24 | 32 | 4 | ||||||||||
| VCW | 25 | 32 | 4 | ||||||||||
| VCW | 25 | 34 | 4 | ||||||||||
| VCW | 25 | 35 | 4 | ||||||||||
| VCW | 26 | 34 | 4 | ||||||||||
| VCW | 27 | 35 | 4 | ||||||||||
| VCW | 28 | 35 | 4 | ||||||||||
| VCW | 28 | 37 | 4 | ||||||||||
| VCW | 29 | 38 | 4 | ||||||||||
| VCW | 30 | 37 | 4 | ||||||||||
| VCW | 30 | 38 | 4 | ||||||||||
| VCW | 30 | 40 | 4 | ||||||||||
| VCW | 30 | 50 | 5 | ||||||||||
| VCW | 30 | 55 | 5 | ||||||||||
| VCW | 30 | 56 | 5 | ||||||||||
| VCW | 31 | 38 | 4 | ||||||||||
| VCW | 32 | 42 | 4 | ||||||||||
| VCW | 32 | 45 | 4 | ||||||||||
| VCW | 35 | 42 | 4 | ||||||||||
| VCW | 35 | 45 | 4 | ||||||||||
