•  GGDI密封圈  液壓 密封件

標準材料密封體:填充聚四氟乙烯F-PTFE,彈性體：丁腈橡膠NBR,L環:聚甲醛POM或尼龍PA
應用范圍GGDI由一個密封環、兩個L型POM（直徑Ф400 mm以上用PA）支撐環和一個施力的O形圈組成活塞桿組合密封.支撐環起支撐和引導作用,以確保緊密的密封環境.密封環依靠O圈的施力緊壓活塞桿,提供密封作用.可在礦物油,水基潤滑液、改性水基潤滑液和其他液體中使用.參考Hunger公司GGDI系列標準。
特點:安裝簡易,抗擠出,高耐磨,低摩擦，無粘滑現象
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
1m/s	0～45MPa	-30℃ +100℃	石油基液壓油，難燃液壓液，水和其它	20-1000 mm

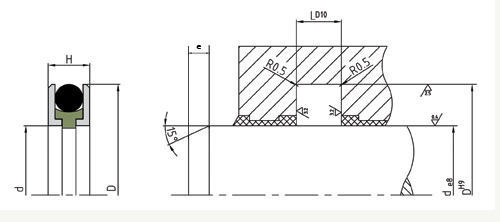

安裝尺寸

ø-range	e		d e8	D H9	L D10	H
20-56	6		22-39	d+7.2	4.0	3.5
60-100	7		40-79	d+10.0	5.0	4.5
105-290	10		80-100	d+13.8	7.5	7.0
300-630	15		>100-250	d+20.0	10.0	9.5
			>250-600	d+30.0	15.0	14.5
			>600	d+40.0	20.0	19.5

GGDI  活塞桿密封                                                         >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	d e8	D H9	H	L D10	e		訂貨號	d e8	D H9	H	L D10	e
GGDI0220	22	29.2	3.5	4	6		GGDI1900	190	210	9.5	10	10
GGDI0250	25	32.2	3.5	4	6		GGDI2000	200	220	9.5	10	10
GGDI0280	28	35.2	3.5	4	6		GGDI2200	220	240	9.5	10	10
GGDI0300	30	37.2	3.5	4	6		GGDI2250	225	245	9.5	10	10
GGDI0320	32	39.2	3.5	4	6		GGDI2300	230	250	9.5	10	10
GGDI0350	35	42.2	3.5	4	6		GGDI2400	240	260	9.5	10	10
GGDI0360	36	43.2	3.5	4	6		GGDI2500	250	270	9.5	10	10
GGDI0400	40	50	4.5	5	6		GGDI2600	260	290	14.5	15	10
GGDI0420	42	52	4.5	5	6		GGDI2800	280	310	14.5	15	10
GGDI0450	45	55	4.5	5	6		GGDI2900	290	320	14.5	15	10
GGDI0500	50	60	4.5	5	6		GGDI3000	300	330	14.5	15	15
GGDI0550	55	65	4.5	5	6		GGDI3200	320	350	14.5	15	15
GGDI0560	56	66	4.5	5	6		GGDI3500	350	380	14.5	15	15
GGDI0600	60	70	4.5	5	7		GGDI3600	360	390	14.5	15	15
GGDI0630	63	73	4.5	5	7		GGDI3800	380	410	14.5	15	15
GGDI0650	65	75	4.5	5	7		GGDI4000	400	430	14.5	15	15
GGDI0700	70	80	4.5	5	7		GGDI4150	415	445	14.5	15	15
GGDI0720	72	82	4.5	5	7		GGDI4200	420	450	14.5	15	15
GGDI0750	75	85	4.5	5	7		GGDI4250	425	455	14.5	15	15
GGDI0800	80	93.8	7.0	7.5	7		GGDI4500	450	480	14.5	15	15
GGDI0850	85	98.8	7.0	7.5	7		GGDI4800	480	510	14.5	15	15
GGDI0900	90	103.8	7.0	7.5	7		GGDI5000	500	530	14.5	15	15
GGDI0950	95	108.8	7.0	7.5	7		GGDI5500	550	580	14.5	15	15
GGDI1000	100	113.8	7.0	7.5	7		GGDI5600	560	590	14.5	15	15
GGDI1050	105	125	9.5	10	10		GGDI6000	600	630	14.5	15	15
GGDI1100	110	130	9.5	10	10		GGDI6300	630	670	19.5	20	15
GGDI1150	115	135	9.5	10	10		GGDI6500	650	690	19.5	20	15
GGDI1200	120	140	9.5	10	10		GGDI6800	680	720	19.5	20	15
GGDI1250	125	145	9.5	10	10		GGDI7000	700	740	19.5	20	15
GGDI1300	130	150	9.5	10	10		GGDI7200	720	760	19.5	20	15
GGDI1400	140	160	9.5	10	10		GGDI7500	750	790	19.5	20	15
GGDI1500	150	170	9.5	10	10		GGDI8000	800	840	19.5	20	15
GGDI1600	160	180	9.5	10	10		GGDI8500	850	890	19.5	20	15
GGDI1650	165	185	9.5	10	10		GGDI9000	900	940	19.5	20	15
GGDI1700	170	190	9.5	10	10		GGDI9500	950	990	19.5	20	15
GGDI1800	180	200	9.5	10	10		GGDI10000	10000	1040	19.5	20	15
