•  TDMA 組合密封 密封圈  液壓 密封件

標準材料,密封體:填充聚四氟乙烯F-PTFE,彈性體:丁腈橡膠NBR或聚氨酯PU
應用范圍,JDMA用于多種液態應用的串聯式密封,屬內部密封.主要用于活塞和柱塞密封.可在礦物油、改性礦物油、難燃液壓油和壓縮空氣中使用.TDMA由一個雙唇口的彈性體,一個耐磨環組成的組合密封.安裝前,密封唇口向外突出，安裝后緊壓缸套,為耐磨環提供彈力,即使在沒有壓力的情況下也能達到優秀的密封效果.可分離密封環兩邊的液體,也適用于油室的密封,以阻止和其它液體的入侵。
設計選用時可參考Hunger公司TDMA系列標準。特點:安裝簡易,高耐磨,低摩擦，無粘滑現象
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
1m/s	0～25MPa	-30℃ +100℃	石油基液壓油，難燃液壓液，水和其它	40-1000 mm

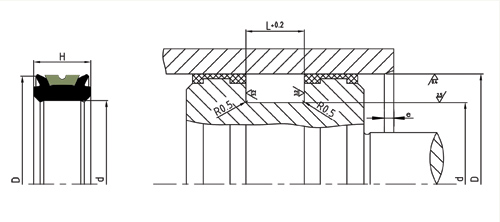

安裝尺寸

D H8	d h9	L+0.2	H
40-120	D-10	16	15
121-300	D-12	16	15
301-380	D-14	16	15
>380	D-16	16	15

TDMA  組合密封                                                         >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	D H8	d h9	H	L+0.2	e		訂貨號	D H8	d h9	H	L+0.2	e
TDMA0400	40	30	15	16	7		TDMA2000	200	188	15	16	10
TDMA0450	45	35	15	16	7		TDMA2100	210	198	15	16	10
TDMA0500	50	40	15	16	7		TDMA2200	220	208	15	16	10
TDMA0560	56	46	15	16	7		TDMA2250	225	213	15	16	10
TDMA0630	63	53	15	16	7		TDMA2350	235	223	15	16	10
TDMA0650	65	55	15	16	7		TDMA2400	240	228	15	16	10
TDMA0700	70	60	15	16	7		TDMA2500	250	238	15	16	10
TDMA0750	75	65	15	16	7		TDMA2650	265	253	15	16	10
TDMA0800	80	70	15	16	7		TDMA2750	275	263	15	16	10
TDMA0850	85	75	15	16	7		TDMA2800	280	268	15	16	10
TDMA0900	90	80	15	16	7		TDMA2900	290	278	15	16	10
TDMA0950	95	85	15	16	7		TDMA3000	300	288	15	16	15
TDMA1000	100	90	15	16	7		TDMA3100	310	296	15	16	15
TDMA1050	105	95	15	16	7		TDMA3200	320	306	15	16	15
TDMA1150	115	105	15	16	7		TDMA3400	340	326	15	16	15
TDMA1200	120	110	15	16	7		TDMA3500	350	336	15	16	15
TDMA1250	125	113	15	16	10		TDMA3600	360	346	15	16	15
TDMA1300	130	118	15	16	10		TDMA3800	380	366	15	16	15
TDMA1350	135	123	15	16	10		TDMA4000	400	384	15	16	15
TDMA1400	140	128	15	16	10		TDMA4200	420	404	15	16	15
TDMA1450	145	133	15	16	10		TDMA4250	425	409	15	16	15
TDMA1500	150	138	15	16	10		TDMA4500	450	434	15	16	15
TDMA1550	155	143	15	16	10		TDMA4800	480	464	15	16	15
TDMA1600	160	148	15	16	10		TDMA5000	500	484	15	16	15
TDMA1700	170	158	15	16	10		TDMA5600	560	544	15	16	15
TDMA1800	180	168	15	16	10		TDMA6000	600	584	15	16	15
TDMA1900	190	178	15	16	10		TDMA6300	630	614	15	16	15
