•  異型同軸密封 TDI 密封圈  液壓 密封件

標準材料,密封體:填充聚四氟乙烯F-PTFE,異形Y形圈:丁腈橡膠NBR或聚氨酯PU
應用范圍:JDI由一個異形的軸用階梯圈和一個異形彈性體組成，階梯圈與活塞桿形成配合對偶面,達到密封效果.異形彈性體具有密封作用,并對軸用階梯圈提供彈力,對磨損起補償作用.適合液壓缸活塞桿的密封,一般與導向套配合使用.設計選用時可參考Hunger公司TDI系列標準。特點:在受壓和苛刻條件下具有非常高的壓力穩定性,高耐磨,低摩擦,無粘滑現象
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
1m/s	0～45MPa	-30℃ +100℃	石油基液壓油，難燃液壓液，水和其它	20-1000 mm

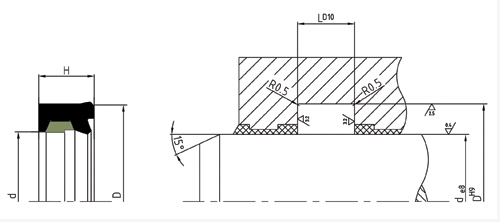

安裝尺寸

軸徑d e8	溝槽外徑D H9	槽寬L D10	H
20-30	d+8	7.5	7
31-35	d+8	7.5	7
36-44	d+8	8.5	8
45-55	d+10	11.0	10
56-119	d+15	13.0	12
120-319	d+20	17.0	16
320-499	d+30	21.0	20
>499	d+40	26.5	25

TDI  異型同軸密封                                                          >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	軸徑	溝槽外徑	槽寬		訂貨號	軸徑	溝槽外徑	槽寬
	d e8	D H9	L D10			d e8	D H9	L D10
TDI0200	20	28	7.5		TDI1000	100	120	15
TDI0220	22	30	7.5		TDI1050	105	120	13
TDI0230	23	31	7.5		TDI1100	110	125	13
TDI0250	25	33	7.5		TDI1150	115	126	16
TDI0280	28	36	7.5		TDI1150	115	130	13
TDI0300	30	38	7.5		TDI1200	120	140	17
TDI0320	32	40	7.5		TDI1250	125	145	17
TDI0350	35	43	7.5		TDI1300	130	150	17
TDI0360	36	44	8.5		TDI1350	135	155	17
TDI0400	40	48	8.5		TDI1400	140	155	18
TDI0420	42	50	8.5		TDI1400	140	160	17
TDI0450	45	55	11		TDI1500	150	170	17
TDI0470	47	57	11		TDI1550	155	175	17
TDI0480	48	58	11		TDI1600	160	180	17
TDI0500	50	60	11		TDI1650	165	185	17
TDI0520	52	62	11		TDI1700	170	190	17
TDI0550	55	65	11		TDI1750	175	195	17
TDI0560	56	71	13		TDI1800	180	200	17
TDI0600	60	75	13		TDI1850	185	205	17
TDI0630	63	78	13		TDI1900	190	210	17
TDI0650	65	80	13		TDI2000	200	220	17
TDI0680	68	78	13		TDI2200	220	240	17
TDI0700	70	85	13		TDI2250	225	245	17
TDI0720	72	87	13		TDI2300	230	250	17
TDI0750	75	90	13		TDI2400	240	260	17
TDI0800	80	95	13		TDI2500	250	270	17
TDI0830	83	98	13		TDI2600	260	280	17
TDI0850	85	100	13		TDI2800	280	300	17
TDI0870	87	102	13		TDI3000	300	320	17
TDI0900	90	105	13		TDI3500	350	380	21
TDI0950	95	110	13		TDI5000	500	540	26.5
TDI0960	96	111	13		TDI6300	630	670	26.5
TDI1000	100	115	13		TDI10000	1000	1040	26.5
