- 活塞密封 AQ5密封圈 液壓 密封件
訂購致電:0755-28545652 手機:13602589346
標準材料,密封體:填充聚四氟乙烯F-PTFE,0形圈:丁腈橡膠NBR或氟橡膠FKM,星形圈:丁腈橡膠NBR或氟橡膠
概述:AQ5活塞密封是在動密封表面安裝了有限接觸點的星形圈彈性體，以實現兩種介質間，如液/氣的用0形圈施力以改善密封性能。它結合了密封體材料所具有的低摩擦性能以及橡膠彈性體的良好密封性能，這種優化設計大大降低了摩擦力，并且使泄漏得以最小化.
應用范圍:JAQ5活塞密封保存了聚四氟乙烯密封件的低摩擦，耐高壓，高速度的特點，又具有橡膠的密封特性，適合于一些速度較快壓力高且需保壓的場合。可作為雙向運動的活塞式蓄能器以及位置控制油缸，夾持油缸等的密封元件，可用于機床，壓機，軋機，鞋機，活塞式蓄能器，重型懸掛油缸等。特別推薦用于重載及大直徑應用場合。設計選用時請參考Trelleborg公司AQ5系列標準。
特點:在需要將兩種介質分離(例如：流體/流體或流體/氣體)的場合,密封效果好,集低摩擦與高彈性于一身,具有雙重安全性,氣體滲透率低,高壓應用場合,滑動性能好,滑動性能好,無爬行現象,溝槽結構簡單，安裝簡單.
工況條件
概述:AQ5活塞密封是在動密封表面安裝了有限接觸點的星形圈彈性體，以實現兩種介質間，如液/氣的用0形圈施力以改善密封性能。它結合了密封體材料所具有的低摩擦性能以及橡膠彈性體的良好密封性能，這種優化設計大大降低了摩擦力，并且使泄漏得以最小化.
應用范圍:JAQ5活塞密封保存了聚四氟乙烯密封件的低摩擦，耐高壓，高速度的特點，又具有橡膠的密封特性，適合于一些速度較快壓力高且需保壓的場合。可作為雙向運動的活塞式蓄能器以及位置控制油缸，夾持油缸等的密封元件，可用于機床，壓機，軋機，鞋機，活塞式蓄能器，重型懸掛油缸等。特別推薦用于重載及大直徑應用場合。設計選用時請參考Trelleborg公司AQ5系列標準。
特點:在需要將兩種介質分離(例如：流體/流體或流體/氣體)的場合,密封效果好,集低摩擦與高彈性于一身,具有雙重安全性,氣體滲透率低,高壓應用場合,滑動性能好,滑動性能好,無爬行現象,溝槽結構簡單，安裝簡單.
工況條件
|
速 度 |
壓力范圍 |
溫度范圍 |
介 質 |
可供直徑范圍 |
|
|
0～60MPa |
|
所有普通的液壓油（包括生物油和氣體） |
40 |
|

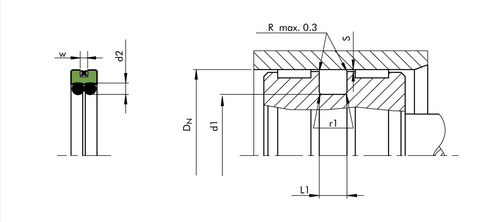

缸徑 DN H9 |
溝槽底徑 |
溝槽寬度 |
半徑 |
最大徑向間隙 S max |
O形圈截面d2 |
星形圈截面W |
|||
|
標準 |
重型 |
d1 h9 |
L1+0.2 |
r1 |
10 MPa |
20 MPa |
30 MPa |
||
|
40-79.9 |
25-140 |
DN-10.0 |
6.3 |
0.6 |
0.3 |
0.2 |
0.15 |
2.62 |
1.78 |
|
80-132.9 |
50-250 |
DN-13.0 |
8.3 |
1.0 |
0.4 |
0.3 |
0.15 |
3.53 |
2.62 |
|
133-462.9 |
100-480 |
DN-18.0 |
12.3 |
1.3 |
0.4 |
0.3 |
0.20
|
5.33 |
3.53 |
|
463-700 |
425-700 |
DN-31.0 |
16.3 |
1.8 |
0.5 |
0.4 |
0.30 |
7.00 |
5.33 |
| AQ5 活塞密封 >>>>>>>>>>>>格萊圈(格來圈)的安裝方法 | |||||||||||||
| 訂貨號 | 缸徑 | 溝槽底徑 | 槽寬 | 訂貨號 | 缸徑 | 溝槽底徑 | 槽寬 | ||||||
| DN H9 | d1 h9 | L1+0.2 | DN H9 | d1 h9 | L1+0.2 | ||||||||
| AQ5-0400 | 40 | 30 | 6.3 | AQ51400 | 140 | 122 | 12.3 | ||||||
| AQ50420 | 42 | 32 | 6.3 | AQ51500 | 150 | 132 | 12.3 | ||||||
| AQ50450 | 45 | 35 | 6.3 | AQ51600 | 160 | 142 | 12.3 | ||||||
| AQ50480 | 48 | 38 | 6.3 | AQ51700 | 170 | 152 | 12.3 | ||||||
| AQ50500 | 50 | 40 | 6.3 | AQ51800 | 180 | 162 | 12.3 | ||||||
| AQ50520 | 52 | 42 | 6.3 | AQ51900 | 190 | 172 | 12.3 | ||||||
| AQ50550 | 55 | 45 | 6.3 | AQ52000 | 200 | 182 | 12.3 | ||||||
| AQ50600 | 60 | 50 | 6.3 | AQ52100 | 210 | 192 | 12.3 | ||||||
| AQ50630 | 63 | 53 | 6.3 | AQ52200 | 220 | 202 | 12.3 | ||||||
| AQ50650 | 65 | 55 | 6.3 | AQ52300 | 230 | 212 | 12.3 | ||||||
| AQ50700 | 70 | 60 | 6.3 | AQ52400 | 240 | 222 | 12.3 | ||||||
| AQ50750 | 75 | 65 | 6.3 | AQ52500 | 250 | 232 | 12.3 | ||||||
| AQ50800 | 80 | 67 | 8.3 | AQ52800 | 280 | 262 | 12.3 | ||||||
| AQ50850 | 85 | 72 | 8.3 | AQ53000 | 300 | 282 | 12.3 | ||||||
| AQ50900 | 90 | 77 | 8.3 | AQ53200 | 320 | 302 | 12.3 | ||||||
| AQ50950 | 95 | 82 | 8.3 | AQ53500 | 350 | 332 | 12.3 | ||||||
| AQ51000 | 100 | 87 | 8.3 | AQ54000 | 400 | 382 | 12.3 | ||||||
| AQ51050 | 105 | 92 | 8.3 | AQ54200 | 420 | 402 | 12.3 | ||||||
| AQ51100 | 110 | 97 | 8.3 | AQ54500 | 450 | 432 | 12.3 | ||||||
| AQ51150 | 115 | 102 | 8.3 | AQ54800 | 480 | 449 | 16.3 | ||||||
| AQ51200 | 120 | 107 | 8.3 | AQ55000 | 500 | 469 | 16.3 | ||||||
| AQ51250 | 125 | 112 | 8.3 | AQ56000 | 600 | 569 | 16.3 | ||||||
| AQ51300 | 130 | 117 | 8.3 | AQ56500 | 650 | 619 | 16.3 | ||||||
| AQ51350 | 135 | 117 | 12.3 | AQ57000 | 700 | 669 | 16.3 | ||||||
