- 活塞密封 AQ密封圈 液壓 密封件
訂購致電:0755-28545652 手機:13602589346
標準材料,密封環:填充聚四氟乙烯F-PTFE,O形圈:丁腈橡膠NBR或氟橡膠FKM,星形圈:丁腈橡膠NBR或氟橡膠
應用范圍:該型號密封件保存了聚四氟乙烯密封件的低摩擦、耐高壓、高速度特點，又有橡膠的密封特性。適用于一些速度較快、壓力高，且需保壓的場合。JAQ封推薦用于活塞式蓄能器、定位油缸和支承油缸等雙作用活塞，可用于機床、壓機、軋機、鞋機、蓄能器、穩定器、重型懸掛油缸等.密封安裝在ISO7425標準的溝槽中。設計選用時請參考Trelleborg公司AQ系列標準。
特點,在需要將兩種介質分離(例如:流體/流體或流體/氣體)的場合，密封效率高,集低摩擦與高彈性于一身，具有雙重安全性,良好的動靜密封性能,可允許較大的擠出間隙，視應用場合而定，故可降低加工費用,具有保壓功能，油缸內泄漏小,溝槽設計簡單，安裝空間小。溝槽尺寸符合ISO 7425/1，可與格來圈、斯特封等互換,由于可采用較多種類的材料，所以對工作條件的適應性強,適于新環保安全的液壓液（生物油）-滑動性能好，無爬行
工況條件
應用范圍:該型號密封件保存了聚四氟乙烯密封件的低摩擦、耐高壓、高速度特點，又有橡膠的密封特性。適用于一些速度較快、壓力高，且需保壓的場合。JAQ封推薦用于活塞式蓄能器、定位油缸和支承油缸等雙作用活塞，可用于機床、壓機、軋機、鞋機、蓄能器、穩定器、重型懸掛油缸等.密封安裝在ISO7425標準的溝槽中。設計選用時請參考Trelleborg公司AQ系列標準。
特點,在需要將兩種介質分離(例如:流體/流體或流體/氣體)的場合，密封效率高,集低摩擦與高彈性于一身，具有雙重安全性,良好的動靜密封性能,可允許較大的擠出間隙，視應用場合而定，故可降低加工費用,具有保壓功能，油缸內泄漏小,溝槽設計簡單，安裝空間小。溝槽尺寸符合ISO 7425/1，可與格來圈、斯特封等互換,由于可采用較多種類的材料，所以對工作條件的適應性強,適于新環保安全的液壓液（生物油）-滑動性能好，無爬行
工況條件
|
速 度 |
壓力范圍 |
溫度范圍 |
介 質 |
可供直徑范圍 |
|
|
0～40MPa |
|
石油基液壓油，難燃液壓液，環保安全液壓液（生物油），水和其它，取決于密封圈材料 |
16 |
|

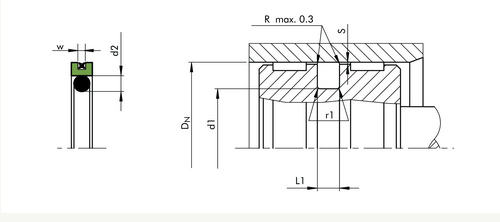

缸徑 DN H9 |
溝槽底徑 |
溝槽寬度 |
半徑 |
最大徑向間隙 S max |
O形圈截面d2 |
星形圈截面W |
|||
|
標準 |
重型 |
d1 h9 |
L1+0.2 |
r1 |
10 MPa |
20 MPa |
30 MPa |
||
|
15-39.9 |
40-79.9 |
DN-11.0 |
4.2 |
1.0 |
0.25 |
0.15 |
0.10 |
3.53 |
1.78 |
|
40-79.9 |
80-132.9 |
DN-15.5 |
6.3 |
1.3 |
0.3 |
0.20 |
0.15 |
5.33 |
1.78 |
|
80-132.9 |
133-252.9 |
DN-21.0 |
8.1 |
1.8 |
0.3 |
0.20 |
0.15 |
7.00 |
, , 2.62 |
|
133-252.9 |
- |
DN-24.5 |
8.1 |
1.8 |
0.3 |
0.20 |
0.15 |
7.00 |
2.62 |
|
253-462.9 |
- |
DN-28.0 |
9.5 |
2.5 |
0.45 |
0.30 |
0.25 |
8.40 |
3.53 |
|
463-700 |
- |
DN-35.0 |
11.5 |
3.0 |
0.55 |
0.40 |
0.35 |
10.00 |
5.33 |
| AQ 活塞密封 >>>>>>>>>>>>格萊圈(格來圈)的安裝方法 | |||||||||||||
| 訂貨號 | 缸徑 | 溝槽底徑 | 槽寬 | 訂貨號 | 缸徑 | 溝槽底徑 | 槽寬 | ||||||
| DN H9 | d1 h9 | L1+0.2 | DN H9 | d1 h9 | L1+0.2 | ||||||||
| AQ0160 | 16 | 5.0 | 4.2 | AQ1100 | 110 | 94.5 | 6.3 | ||||||
| AQ0180 | 18 | 7.0 | 4.2 | AQ1150 | 115 | 99.5 | 6.3 | ||||||
| AQ0200 | 20 | 9.0 | 4.2 | AQ1200 | 120 | 104.5 | 6.3 | ||||||
| AQ0220 | 22 | 11.0 | 4.2 | AQ1250 | 125 | 109.5 | 6.3 | ||||||
| AQ0250 | 25 | 14.0 | 4.2 | AQ1250/1 | 125 | 104.0 | 8.1 | ||||||
| AQ0280 | 28 | 17.0 | 4.2 | AQ1300 | 130 | 114.5 | 6.3 | ||||||
| AQ0300 | 30 | 19.0 | 4.2 | AQ1350 | 135 | 114.0 | 8.1 | ||||||
| AQ0320 | 32 | 21.0 | 4.2 | AQ1400 | 140 | 119.0 | 8.1 | ||||||
| AQ0350 | 35 | 24.0 | 4.2 | AQ1500 | 150 | 129.0 | 8.1 | ||||||
| AQ0400 | 40 | 29.0 | 4.2 | AQ1600 | 160 | 139.0 | 8.1 | ||||||
| AQ0420 | 42 | 31.0 | 4.2 | AQ1700 | 170 | 149.0 | 8.1 | ||||||
| AQ0450 | 45 | 34.0 | 4.2 | AQ1800 | 180 | 159.0 | 8.1 | ||||||
| AQ0480 | 48 | 37.0 | 4.2 | AQ1900 | 190 | 169.0 | 8.1 | ||||||
| AQ0500 | 50 | 39.0 | 4.2 | AQ2000 | 200 | 179.0 | 8.1 | ||||||
| AQ0500/1 | 50 | 34.5 | 6.3 | AQ2100 | 210 | 189.0 | 8.1 | ||||||
| AQ0520 | 52 | 41.0 | 4.2 | AQ2200 | 220 | 199.0 | 8.1 | ||||||
| AQ0550 | 55 | 44.0 | 4.2 | AQ2300 | 230 | 209.0 | 8.1 | ||||||
| AQ0600 | 60 | 49.0 | 4.2 | AQ2400 | 240 | 219.0 | 8.1 | ||||||
| AQ0630 | 63 | 52.0 | 4.2 | AQ2500 | 250 | 229.0 | 8.1 | ||||||
| AQ0630 | 63 | 47.5 | 6.3 | AQ2500/1 | 250 | 225.5 | 8.1 | ||||||
| AQ0650 | 65 | 54.0 | 4.2 | AQ2800 | 280 | 252.0 | 9.5 | ||||||
| AQ0700 | 70 | 59.0 | 4.2 | AQ3000 | 300 | 272.0 | 9.5 | ||||||
| AQ0700/1 | 70 | 54.5 | 6.3 | AQ3100 | 310 | 282.0 | 9.5 | ||||||
| AQ0750 | 75 | 64.0 | 4.2 | AQ3200 | 320 | 292.0 | 9.5 | ||||||
| AQ0800 | 80 | 64.5 | 6.3 | AQ3500 | 350 | 322.0 | 9.5 | ||||||
| AQ0800/1 | 80 | 59.0 | 8.1 | AQ4000 | 400 | 372.0 | 9.5 | ||||||
| AQ0850 | 85 | 69.5 | 6.3 | AQ4200 | 420 | 392.0 | 9.5 | ||||||
| AQ0850/1 | 85 | 64.0 | 8.1 | AQ4500 | 450 | 422.0 | 9.5 | ||||||
| AQ0900 | 90 | 74.5 | 6.3 | AQ4800 | 480 | 445.0 | 11.5 | ||||||
| AQ0950 | 95 | 79.5 | 6.3 | AQ5000 | 500 | 465.0 | 11.5 | ||||||
| AQ1000 | 100 | 84.5 | 6.3 | AQ6000 | 600 | 565.0 | 11.5 | ||||||
| AQ1000/1 | 100 | 79.0 | 8.1 | AQ6500 | 650 | 615.0 | 11.5 | ||||||
| AQ1050 | 105 | 89.5 | 6.3 | AQ7000 | 700 | 665.0 | 11.5 | ||||||
