•  防塵密封圈 GSZ2  液壓 密封件

標準材料,密封環:填充聚四氟乙烯F-PTFE或聚氨酯PU,O形圈:丁腈橡膠NBR或氟橡膠FKM
應用范圍:由一個帶密封刃口和防塵刃口的耐磨圈以及一個作為預緊元件的O形圈組成的雙唇防塵圈.適用于塵埃嚴重或嚴寒的環境以及高頻往復運動.主要應用于液壓及氣動裝置,伺服系統,化工及食品設備.設計選用時可參照Trelleborg公司的WE3系列,Parker公司的AD系列標準.特點:優異的滑動性能,無粘滯,無爬行現象,能補償活塞桿或柱塞的變形,結構緊湊,節省安裝空間,刮除外側污染物的效果非常好,即使是粘結牢固的泥土,從內側刮除活塞桿表面附著殘留油膜的效果非常好,與液壓介質的相容性非常好.

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
5m/s	-	-30℃ +200℃	石油基液壓油，難燃液壓液，環保安全液壓液（生物油）、水和其它	5-2000 mm

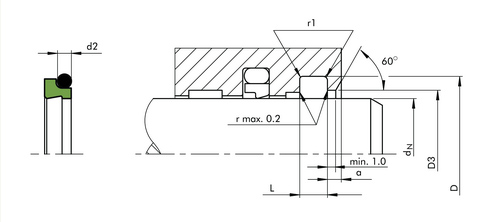

活塞桿直徑	溝槽直徑	溝槽寬度	直徑	止口寬度	O形圈截面
dN f8	D H9	L +0.2	D3 H11	a min	d2
4.0-11.9	dN+4.8	3.7	d+1.5	2.0	1.78
12.0-64.9	dN+6.8	5.0	d+1.5	2.0	2.62
65.0-250.9	dN+8.8	6.0	d+1.5	3.0	3.53
251.0-420.9	dN+12.2	8.4	d+2.0	4.0	5.33
421.0-650.9	dN+16.0	11.0	d+2.0	4.0	7.00
651.0-999.9	dN+20.0	14.0	d+2.5	5.0	8.40
> 1000.0	dN+20.0	14.0	d+2.5	5.0	8.40

GSZ2 防塵圈(組合防塵圈)  規格表                                               >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	軸徑	底徑	寬度	a		訂貨號	軸徑	底徑	寬度	a
	DN f8	D H9	L+0.2				DN f8	D H9	L+0.2
GSZ2-0040	4.0	8.8	3.7	2.0		GSZ2-1150	115.0	123.8	6.0	3.0
GSZ2-0050	5.0	9.8	3.7	2.0		GSZ2-1200	120.0	128.8	6.0	3.0
GSZ2-0060	6.0	10.8	3.7	2.0		GSZ2-1250	125.0	133.8	6.0	3.0
GSZ2-0080	8.0	12.8	3.7	2.0		GSZ2-1300	130.0	138.8	6.0	3.0
GSZ2-0100	10.0	14.8	3.7	2.0		GSZ2-1350	135.0	143.8	6.0	3.0
GSZ2-0120	12.0	18.8	5.0	2.0		GSZ2-1370	137.0	145.8	6.0	3.0
GSZ2-0140	14.0	20.8	5.0	2.0		GSZ2-1400	140.0	148.8	6.0	3.0
GSZ2-0150	15.0	21.8	5.0	2.0		GSZ2-1450	145.0	153.8	6.0	3.0
GSZ2-0160	16.0	22.8	5.0	2.0		GSZ2-1500	150.0	158.8	6.0	3.0
GSZ2-0180	18.0	24.8	5.0	2.0		GSZ2-1600	160.0	168.8	6.0	3.0
GSZ2-0200	20.0	26.8	5.0	2.0		GSZ2-1700	170.0	178.8	6.0	3.0
GSZ2-0220	22.0	28.8	5.0	2.0		GSZ2-1800	180.0	188.8	6.0	3.0
GSZ2-0250	25.0	31.8	5.0	2.0		GSZ2-1900	190.0	198.8	6.0	3.0
GSZ2-0280	28.0	34.8	5.0	2.0		GSZ2-2000	200.0	208.8	6.0	3.0
GSZ2-0300	30.0	36.8	5.0	2.0		GSZ2-2100	210.0	218.8	6.0	3.0
GSZ2-0320	32.0	38.8	5.0	2.0		GSZ2-2200	220.0	228.8	6.0	3.0
GSZ2-0350	35.0	41.8	5.0	2.0		GSZ2-2300	230.0	238.8	6.0	3.0
GSZ2-0360	36.0	42.8	5.0	2.0		GSZ2-2400	240.0	248.8	6.0	3.0
GSZ2-0370	37.0	43.8	5.0	2.0		GSZ2-2500	250.0	258.8	6.0	3.0
GSZ2-0400	40.0	46.8	5.0	2.0		GSZ2-2600	260.0	272.2	8.4	4.0
GSZ2-0420	42.0	48.8	5.0	2.0		GSZ2-2800	280.0	292.2	8.4	4.0
GSZ2-0450	45.0	51.8	5.0	2.0		GSZ2-3000	300.0	312.2	8.4	4.0
GSZ2-0490	49.0	55.8	5.0	2.0		GSZ2-3200	320.0	332.2	8.4	4.0
GSZ2-0500	50.0	56.8	5.0	2.0		GSZ2-3500	350.0	362.2	8.4	4.0
GSZ2-0540	54.0	60.8	5.0	2.0		GSZ2-3600	360.0	372.2	8.4	4.0
GSZ2-0550	55.0	61.8	5.0	2.0		GSZ2-3700	370.0	382.2	8.4	4.0
GSZ2-0560	56.0	62.8	5.0	2.0		GSZ2-4000	400.0	412.2	8.4	4.0
GSZ2-0600	60.0	66.8	5.0	2.0		GSZ2-4400	440.0	456.0	11.0	4.0
GSZ2-0630	63.0	69.8	5.0	2.0		GSZ2-4800	480.0	496.0	11.0	4.0
GSZ2-0650	65.0	73.8	6.0	3.0		GSZ2-6000	600.0	616.0	11.0	4.0
GSZ2-0700	70.0	78.8	6.0	3.0		GSZ2-6300	630.0	646.0	11.0	4.0
GSZ2-0750	75.0	83.8	6.0	3.0		GSZ2-6800	680.0	700.0	14.0	5.0
GSZ2-0800	80.0	88.8	6.0	3.0		GSZ2-7000	700.0	720.0	14.0	5.0
GSZ2-0850	85.0	93.8	6.0	3.0		GSZ2-7700	770.0	790.0	14.0	5.0
GSZ2-0900	90.0	98.8	6.0	3.0		GSZ2-8280	828.0	848.0	14.0	5.0
GSZ2-0950	95.0	103.8	6.0	3.0		GSZ2-8800	880.0	900.0	14.0	5.0
GSZ2-1000	100.0	108.8	6.0	3.0		GSZ2-9000	900.0	920.0	14.0	5.0
GSZ2-1050	105.0	113.8	6.0	3.0		GSZ2-10300	1030.0	1050.0	14.0	5.0
GSZ2-1100	110.0	118.8	6.0	3.0		GSZ2-11800	1180.0	1200.0	14.0	5.0
