•  GST 導向環 密封圈  液壓 密封件

標準材料:填充聚四氟乙烯F-PTFE
應用范圍:導向環GST適用于液壓缸、氣缸中活塞和活塞桿的導向,起支承與導向作用.設計選用時可參考Trelleborg公司GR系列標準.符合GB/T15242.4標準.
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
15m/s	-	-55℃ +225℃	液壓油、乳化液、水	按需求定制

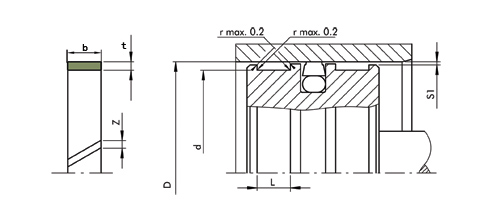

GST 單向與雙向作用液壓活塞桿用導向環                         >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	d	D	L	S1	t	b	z
GST5803	8~20	d+3	3.2	0.4~1.0	1.5	3.0	1.0~1.5
GST5804	15~35	d+5	4.2	0.5~2.0	2.5	4.0	1.0~2.0
GST5806	20~75	d+5	6.3	0.5~2.0	2.5	6.1	1.5~3.5
GST5808	30~250	d+5	8.1	0.5~2.0	2.5	7.9	2.0~5.0
GST5809	35~300	d+5	9.7	0.5~2.0	2.5	9.5	2.0~6.0
GST5815	120~900	d+5	15.0	0.5~2.0	2.5	14.8	4.0~8.0
GST5820	200~900	d+5	20.0	0.5~2.0	2.5	19.5	4.5~8.0
GST5825	300~900	d+5	25.0	0.5~2.0	2.5	24.5	6.0~8.0
GST5830	300~999	d+5	30.0	0.5~2.0	2.5	29.5	6.0~9.0
GST 單向與雙向作用液壓活塞桿用導向環                >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	d	D	L	S1	t	b	z
GST5854	15~35	d+4	4.2	0.5~1.5	2	4.0	1.0~2.0
GST5856	20~75	d+4	6.3	0.5~1.5	2	6.1	1.5~3.5
GST5858	30~250	d+4	8.1	0.5~1.5	2	7.9	2.0~5.0
GST5859	35~300	d+4	9.7	0.5~1.5	2	9.5	2.0~6.0
GST5865	120~900	d+4	15.0	0.5~1.5	2	14.8	4.0~8.0
GST5870	200~900	d+4	20.0	0.5~1.5	2	19.5	4.5~8.0
GST5875	300~900	d+4	25.0	0.5~1.5	2	24.5	6.0~8.0
GST5880	300~999	d+4	30.0	0.5~1.5	2	29.5	6.0~9.0
GST 單向與雙向作用液壓活塞用導向環                >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	D	d	L	S1	t	b	z
GST5903	10~25	D-3	3.2	0.4~1.0	1.5	3.0	1.0~1.5
GST5904	20~40	D-5	4.2	0.5~2.0	2.5	4.0	1.0~2.0
GST5906	25~80	D-5	6.3	0.5~2.0	2.5	6.1	1.5~3.5
GST5908	40~270	D-5	8.1	0.5~2.0	2.5	7.9	2.0~5.0
GST5909	40~320	D-5	9.7	0.5~2.0	2.5	9.5	2.0~6.0
GST5915	125~900	D-5	15.0	0.5~2.0	2.5	14.8	4.0~8.0
GST5920	200~900	D-5	20.0	0.5~2.0	2.5	19.5	4.5~8.0
GST5925	300~900	D-5	25.0	0.5~2.0	2.5	24.5	6.0~8.0
GST5930	300~999	D-5	30.0	0.5~2.0	2.5	29.5	6.0~9.0
GST 單向與雙向作用液壓與氣動活塞用導向環                >>>>>>>>>>>>格萊圈(格來圈)的安裝方法
訂貨號	D	d	L	S1	t	b	z
GST5954	20~40	D-4	4.2	0.5~1.5	2	4.0	1.0~2.0
GST5956	25~80	D-4	6.3	0.5~1.5	2	6.1	1.5~3.5
GST5958	40~270	D-4	8.1	0.5~1.5	2	7.9	2.0~5.0
GST5959	40~320	D-4	9.7	0.5~1.5	2	9.5	2.0~6.0
GST5965	125~900	D-4	15.0	0.5~1.5	2	14.8	4.0~8.0
GST5970	200~900	D-4	20.0	0.5~1.5	2	19.5	4.5~8.0
GST5975	300~900	D-4	25.0	0.5~1.5	2	24.5	6.0~8.0
GST5980	300~999	D-4	30.0	0.5~1.5	2	29.5	6.0~9.0
