•  孔用回轉方形圈 GNS TG4系列、M16系列、OQ系列、YRB系列標準  液壓 密封件

標準材料:密封環填充聚四氟乙烯F-PTFE,O形圈丁腈橡膠NBR或氟橡膠FKM
應用范圍:在工程機械、建筑機械及汽車設備等各工業領域都存在旋轉式的液壓轉動。其用于密封有旋轉或擺動運動的桿、軸、銷、旋轉接頭等處。它是一種可承受兩側壓力或交變壓力作用的雙向作用的旋轉密封圈。安裝在ISO7425標準的溝槽中。也有更高旋轉速度的單作用結構。設計選用時可參考Trelleborg公司TG4系列、Merkel公司M16系列、Parker公司OQ系列、AS公司的YRB系列標準。
特?點:要求活塞桿或活塞密封的場合均可提供,摩擦力小,啟動時不爬行，無粘滯現象,抗磨性及尺寸穩定性好,溝槽簡單且尺寸小，具有潤滑腔
工況條件

速  度	壓力范圍	溫度范圍	介  質	可供直徑范圍
1m/s	0～30MPa	-30℃ +200℃	石油基液壓油、難燃液、生物油、水、空氣等，取決于O形圈材質	6-2000mm

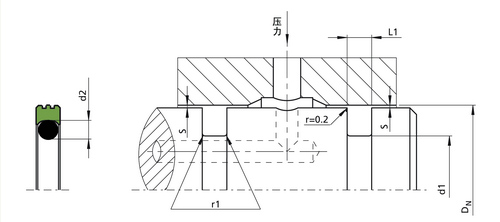

安裝尺寸

缸孔直徑DN H9		溝槽直徑	溝槽寬度	最大徑向間隙S max		半徑	O型圈截面
標準	適用	d1 h9	L1+0.2	32 MPa	50 MPa	r1	d2
8-39.9	8-135	DN-4.9	2.2	0.15	0.10	0.4	1.78
40-79.9	14-250	DN-7.5	3.2	0.20	0.15	0.6	2.62
80-132.9	22-460	DN-11.0	4.2	0.25	0.20	1.0	3.53
133-329.9	40-675	DN-15.5	6.3	0.30	0.25	1.3	5.33
330-669.9	133-690	DN-21.0	8.1	0.30	0.25	1.8	7.00
670-999.9	670-999.9	DN-28.0	9.5	0.45	0.30	2.5	8.40

GNS  孔用回轉方形圈                                                          >>>>>>>>>>>>孔用回轉方形圈的安裝方法
訂貨號	缸孔直徑	溝槽直徑	溝槽寬度		訂貨號	缸孔直徑	溝槽直徑	溝槽寬度
	DN H9	d1 h9	L1+0.2			DN H9	d1 h9	L1+0.2
GNS0080	8	3.1	2.2		GNS1150	115	104.0	4.2
GNS0100	10	5.1	2.2		GNS1200	120	109.0	4.2
GNS0120	12	7.1	2.2		GNS1240	124	113.0	4.2
GNS0140	14	9.1	2.2		GNS1250	125	114.0	4.2
GNS0150	15	10.1	2.2		GNS1270	127	116.0	4.2
GNS0160	16	11.1	2.2		GNS1300	130	119.0	4.2
GNS0170	17	12.1	2.2		GNS1350	135	119.5	6.3
GNS0180	18	13.1	2.2		GNS1400	140	124.5	6.3
GNS0200	20	15.1	2.2		GNS1500	150	134.5	6.3
GNS0220	22	17.1	2.2		GNS1600	160	144.5	6.3
GNS0250	25	20.1	2.2		GNS1680	168	152.5	6.3
GNS0280	28	23.1	2.2		GNS1700	170	154.5	6.3
GNS0300	30	25.1	2.2		GNS1750	175	159.5	6.3
GNS0320	32	27.1	2.2		GNS1800	180	164.5	6.3
GNS0350	35	30.1	2.2		GNS1900	190	174.5	6.3
GNS0360	36	31.1	2.2		GNS2000	200	184.5	6.3
GNS0380	38	33.1	2.2		GNS2100	210	194.5	6.3
GNS0400	40	32.5	3.2		GNS2200	220	204.5	6.3
GNS0420	42	34.5	3.2		GNS2300	230	214.5	6.3
GNS0450	45	37.5	3.2		GNS2400	240	224.5	6.3
GNS0480	48	40.5	3.2		GNS2500	250	234.5	6.3
GNS0500	50	42.5	3.2		GNS2800	280	264.5	6.3
GNS0520	52	44.5	3.2		GNS3000	300	284.5	6.3
GNS0530	53	45.5	3.2		GNS3100	310	294.5	6.3
GNS0550	55	47.5	3.2		GNS3200	320	304.5	6.3
GNS0600	60	52.5	3.2		GNS3500	350	329.0	8.1
GNS0630	63	55.5	3.2		GNS3600	360	339.0	8.1
GNS0650	65	57.5	3.2		GNS4000	400	379.0	8.1
GNS0700	70	62.5	3.2		GNS4200	420	399.0	8.1
GNS0750	75	67.5	3.2		GNS4500	450	429.0	8.1
GNS0800	80	69.0	4.2		GNS4800	480	459.0	8.1
GNS0850	85	74.0	4.2		GNS5000	500	479.0	8.1
GNS0900	90	79.0	4.2		GNS5100	510	489.0	8.1
GNS0950	95	84.0	4.2		GNS5200	520	499.0	8.1
GNS1000	100	89.0	4.2		GNS5500	550	529.0	8.1
GNS1020	102	91.0	4.2		GNS6000	600	579.0	8.1
GNS1050	105	94.0	4.2		GNS6500	650	629.0	8.1
GNS1100	110	99.0	4.2		GNS7000	700	672.0	9.5
